KPJ電纜卷線電動平車是以交流380V供電。為確保電纜受力均勻不易拉壞。增加一套全自動排線功能。交流380V給平車上YZ起重冶金用電機提供電力，電機驅動平車運行。平車運行時電纜卷筒自動將電纜卷起或放出，受卷線筒供電長度影響，一般 運行距離小于200m,電動平車的標準形式一般不作牽引用，但當載荷不大時，也可在自身承載的同時兼作牽引之用，拖動其它車輛。連接緩沖裝置借四個螺栓連接于車架端梁上，可使連接裝置處于水平或垂直位置，以適應不同需要。
電纜卷線電動平車它具有結構簡單、使用方便、容易維護、承載能力大、遠距離、污染少等優點。廣泛用于機器制造和冶金工廠，作為車間內部配合吊車運輸重物過跨之用。電動平車軌距有1435mm和762mm兩種。前者為標準軌距，后者稱為窄軌；這里所說的軌距均指兩根軌道的內側距。
| 型號 |
KPJ |
KPJ6 |
KPJ10 |
KPJ16 |
KPJ25 |
KPJ40 |
KPJ63 |
KPJ100 |
KPJ160 |
|
額定載重 |
6 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
|
|
臺面 |
長L |
3600 |
3600 |
4000 |
4500 |
5000 |
5600 |
6300 |
8000 |
|
寬B |
2000 |
2000 |
2200 |
2200 |
2500 |
2500 |
2800 |
2800 |
|
|
高H |
550 |
550 |
580 |
650 |
700 |
850 |
900 |
1150 |
|
|
運行速度(m/min) |
30 |
30 |
30 |
30 |
25 |
25 |
20 |
20 |
|
|
底部間隙 |
50 |
50 |
50 |
60 |
60 |
60 |
60 |
60 |
|
|
車輪直徑 |
400 |
400 |
400 |
500 |
500 |
600 |
600 |
600 |
|
|
軌內側距C(mm) |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
|
|
軸距A(mm) |
2000 |
2000 |
2200 |
2500 |
2800 |
3200 |
3600 |
4500 |
|
|
電機型號 |
YZ 2.2 |
YZ 2.2 |
YZ 3.7 |
YZ 3.7 |
YZ 5.5 |
YZ 7.5 |
YZ 7.5 |
YZ 7.5 |
|
|
KPJ電纜卷筒 |
AC380V |
AC380V |
AC380V 3×6+1×4 |
||||||
|
參考重量 |
2.2 |
2.5 |
3.2 |
4.3 |
5.7 |
8.3 |
10.2 |
22.5 |
|
|
推薦鋼軌型號 |
P24 YB222-63 |
P38 GB183-63 |
P43 GB182-63 |
P50 GB181-63 |
|||||
|
車輪數量/輪壓 |
4/2.2t |
4/3.3t |
4/5t |
4/7.5t |
4/11.5t |
4/18t |
4/27.5t |
8/22.8t |
|
|
注：1) 其他軌距、臺面尺寸、載重噸位可按用戶要求定制； |
|||||||||

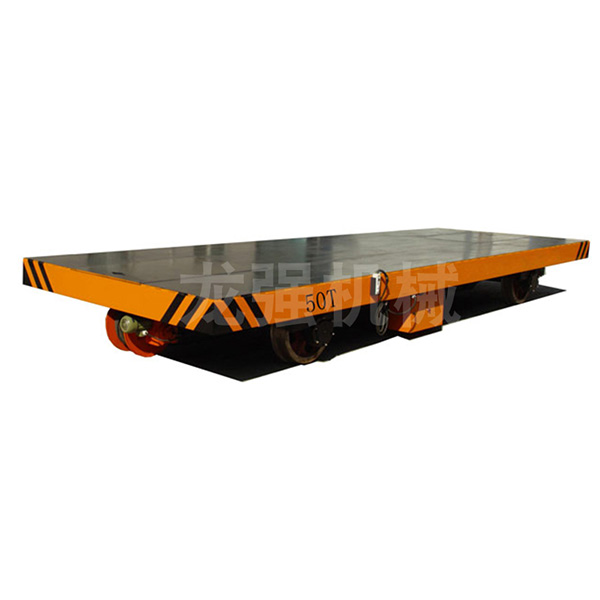

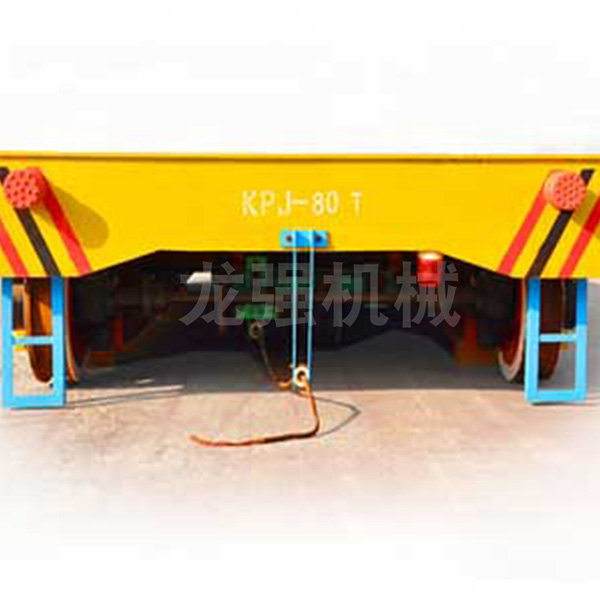

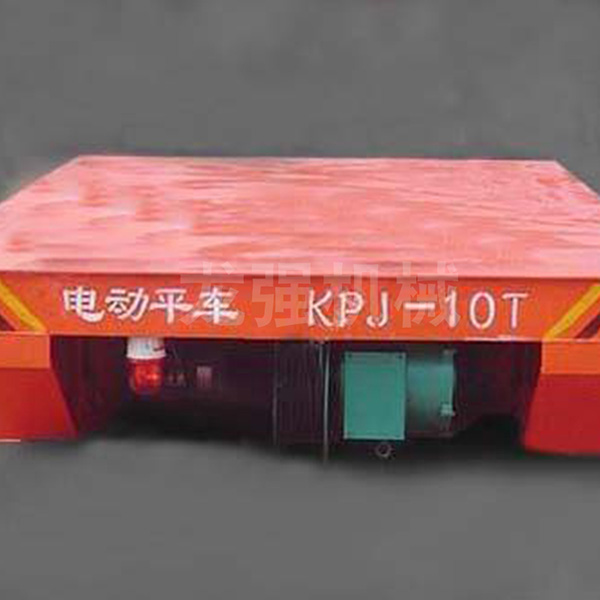

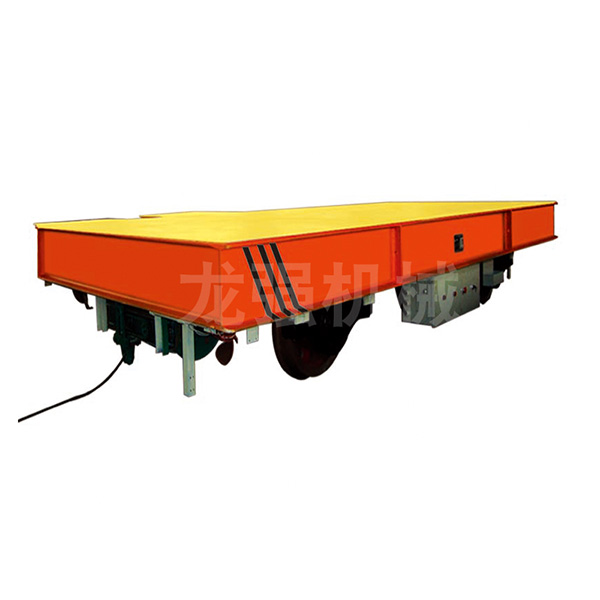

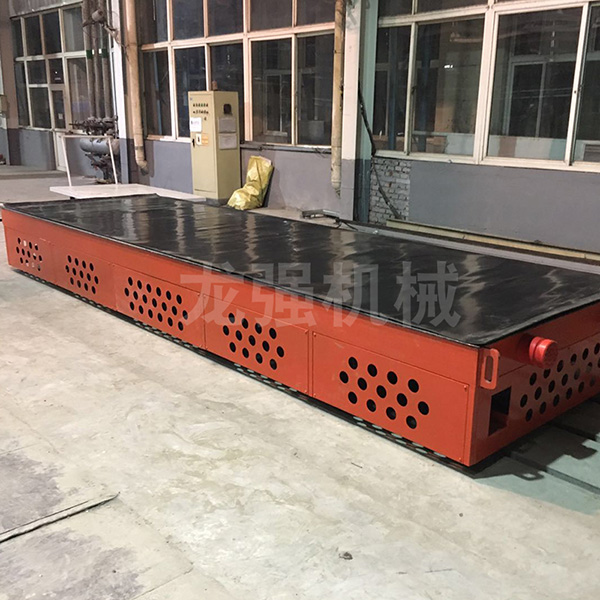

產品展示：
